Vesta5
Una piccola centrale senza compromessi

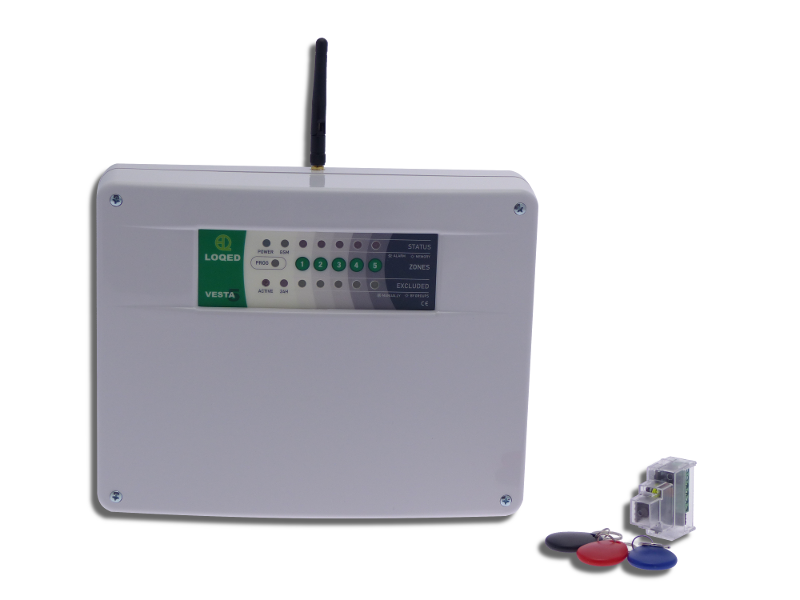

Il sistema di sicurezza VESTA5 si compone di una Unità Centrale, che gestisce fino a 5 linee/sensori oltre la linea AS (funzionamento 24H) e dal dispositivo di comando CRONOKEY4 (lettore di chiavi di prossimità). La centrale può essere provvista del comunicatore GSM integrato su scheda (VESTA5G) oppure del comunicatore GSM esterno ERMES.

Ogni linea può essere configurata come ritardata, sia all'attivazione (tempo d'uscita), sia alla disattivazione (tempo d'ingresso). Ad ogni linea è possibile collegare un sensore NC oppure un generatore di impulsi quali un cordino per tapparella o un sensore inerziale. La sensibilità delle linee agli impulsi è regolabile.

Tutte le operazioni di attivazione e disattivazione possono essere effettuate localmente tramite il lettore di chiavi CRONOKEY4. Con il comunicatore GSM, è possibile effettuare tali operazioni anche da remoto, tramite il proprio telefono cellulare.
Sul pannello dell’Unità Centrale sono presenti 15 spie luminose che indicano lo stato del sistema, tra cui il livello del segnale GSM e lo stato delle linee. Inoltre sono presenti 5 tasti per la disabilitazione delle linee.

Il contenitore in plastica permette l'alloggiamento di una batteria al piombo fino a 7Ah. La centralina gestisce la batteria in modo intelligente, tenendola sotto carica e verificandone l’efficienza ad intervalli regolari. Quando l’alimentazione primaria scompare, la batteria provvede all’alimentazione del sistema VESTA5 senza interruzioni (una notifica può essere generata per informare l’utente dell’evento).

L'Unità Centrale permette un collegamento diretto di sirene generiche o auto-alimentate che vengono attivate in presenza di allarme. Tramite il comunicatore GSM, l'utente può ricevere l'informazione di allarme con i dettagli dell'evento (per esempio, la linea che ha generato l'allarme) direttamente sul proprio cellulare (anche su una app dedicata per sistemi Android). L'ingresso KEY può essere usato per attivare e disattivare il sistema tramite un dispositivo esterno, come un ricevitore radio per l'utilizzo di un radiocomando.

L'Unità Centrale è dotata di 2 uscite programmabili. Queste permettono la gestione di carichi generici (a titolo di esempio, illuminazione, impianti termici, impianti di irrigazione) e di piccoli automatismi (come la chiusura automatica di una serranda all'attivazione totale del sistema).
Codice kit Unità
centrale

GSM
integrato

Lettore
chiavi
Chiavi
VESTA5-CK VESTA5   CRONOKEY4 3
VESTA5G-CK VESTA5G SI CRONOKEY4 3

Numero di linee su scheda centrale 5 + linea AS (24H)
Tipologia sensori collegabili NC (anche di tipo impulsivo/inerziale)
Linea AS Bilanciata (6.8k)
Sabotaggio Apertura contenitore
Linea AS
Scomparsa dispositivo bus
Gruppi 3
Modalità linee Istantanee o ritardate
Tempo d'ingresso 10-100 secondi
Tempo d'uscita 10-100 secondi
Tempo di alle (sirena) 1-7 minuti
Ingressi ausiliari 1 impulsivo per armare/disarmare il sistema
Uscite • 1 uscita positiva SAP per sirena auto-alimentata
• 1 uscita positiva SIR per una sirena interna
• 1 relè con contatti liberi C, NA e NC attivato durante un allarme
• 1 uscita positiva presente quando il sistema è disattivato
• 1 uscita “a negativo” per evitare di attivare sirene interne su parzializzazione
Uscite programmabili • 1 relè con contatti liberi C, NA e NC
• 1 open-collector (a negativo)
Dispositivi sul bus • Lettori di prossimità CRONOKEY4
• Comunicatore telefonico GSM integrato*
• Comunicatore telefonico GSM ERMES*
Il numero massimo di dispositivi sul bus è 10*
* Il comunicatore GSM integrato è contato come dispositivo sul bus
Numero chiavi 10
Spie luminose su pannello centrale • 2 per ogni linea (aperta/chiusa, esclusa/inclusa, memoria di allarme)
• 1 di alimentazione (presenza/assenza rete elettrica, livello batteria basso)
• 1 di attivazione/disattivazione
• 1 di programmazione
• 1 per il tempo d'uscita
Tasti su pannello centrale 1 per ogni linea per la abilitazione/disabilitazione
Batteria Al piombo fino a 7Ah
Caricabatteria integrato
Controllo efficienza batteria
Ingresso rete 170-240Vac 50Hz
Uscita DC 14.5V, max 2.0A
Consumo potenza rete elettrica <30W
Consumo elettrico in DC
(senza carichi)
VESTA5: massimo 70mA
VESTA5G: massimo 100mA (durante una chiamata)
Contenitore Plastica (275mm x 220mm x 80mm)
  CRONOKEY4
Spie luminose Rossa: gruppo A
Gialla: gruppo B
Verde: gruppo C
Blu: sabotaggio o linee disabilitate
Chiavi Di prossimità (senza contatto e senza batteria)
Associazione gruppi personalizzati
Operazioni Armare/disarmare in modo totale/parziale
Visualizzazione Gruppo pronto all'inserimento
Gruppi armati
Distanza lettura chiave >1cm
Consumo elettrico 50mA
Contenitore Plastico traslucido con aggancio universione porte RJ45
  GSM (solo VESTA5G o con GSM ERMES esterno)
Numeri in rubrica 10
Funzioni primo numero Funzionalità attivabili:
• Notifiche allarmi tramite chiamate vocale
• Notifiche allarmi tramite SMS
• SMS per anomalia su sorgente primaria di alimentazione
• SMS su attivazione/disattivazione gruppi
• SMS per tentativo di attacco Jammer

Funzionalità sempre attive:
• SMS per allarme batteria
• SMS per scadenza SIM*
• SMS periodico
• SMS per credito basso* (sotto soglia impostabile)
• SMS per allarme comunicazione con centrale
• Controllo remoto
* Solo per SIM compatibili
Funzioni altri numeri Funzionalità attivabili:
• Notifiche allarmi tramite chiamate vocale
• Notifiche allarmi tramite SMS
• SMS su attivazione/disattivazione gruppi
Gestione da remoto • Stato gruppi (armati/non armati)
• Stato linee (bilanciata, disabilitata, memoria di allarme)
• Attivazione/disattivazione gruppi
• Abilitazione/disabilitazione singole linee
• Ascolto ambientale (microfono opzionale)
Gestione SIM prepagate • Data di scadenza SIM (con incremento automatico alla ricarica)*
• Rilevazione automatica del credito residuo*
• Notifica credito basso (sotto soglia)*
* Queste funzionalità dipendono dall’operatore telefonico e dal tipo di SIM
Funzionalità app per Android/iOS • Comunicazione tramite SMS (non è necessario utilizzare una SIM dati)
• Gestione di più sistemi VESTA dalla stessa app
• Visualizzazione grafica intuitiva dello stato del sistema (solo Android)
• Invio comandi (attivazione, disattivazione, abilitazione/disabilitazione linea)
