VESTA20 è una centrale per sistemi antintrusione, semplice da installare e facile da usare, grazie alla moderna interfaccia a display touch. La sua affidabilità e il suo basso costo la rendono ideale anche per installazioni con esigenze avanzate.
Integra 10 linee cablate programmabili, 1 ingresso sabotaggio, 1 ingresso chiave, 1 relè di allarme a doppio scambio, 1 connessione bus per espansioni, 1 slot compatibile per l’innesto del modulo G4PLUG (comunicatore 4G dati/voce/SMS).
Può essere espansa fino a 20 linee cablate (organizzabili in 4 gruppi di parzializzazione) e 8 uscite programmabili.
La connessione bus a 4 fili è la chiave dell’espandibilità e della personalizzazione del sistema. Il bus della VESTA20 è compatibile con i display touch-screen 2.4” ARES, i lettori chiave CRONOKEY4 e gli espansori cablati ARGO.
L’installatore può programmare l’intero sistema tramite l’interfaccia grafica touch di un display, mentre l’utente potrà interagire in locale tramite i display e le chiavi di prossimità, oppure da remoto tramite il servizio Loqed Cloud (abilitato con il comunicatore 4G G4PLUG), SMS o chiamate vocali.
In caso di allarme, oltre all’attivazione delle sirene, l’utente può ricevere prontamente delle notifiche sotto forma di chiamate vocali/SMS (fino ad un massimo di 10 numeri telefonici) e notifiche push sui propri dispositivi Android o iOS tramite sevizio Loqed Cloud.
Grande attenzione è stata messa nella progettazione del servizio Loqed Cloud. L’infrastruttura e il data-center sono localizzati in Europa, la comunicazione con i server utilizza i più moderni sistemi di crittografia (come TLS 1.2) ed ogni dispositivo ha un certificato univoco.
Oltre agli eventi di tipo allarme, le centrali possono inviare altri eventi di interesse, quali la mancanza o il ripristino della rete elettrica, l’attivazione/disattivazione dei gruppi. In tutti i casi l’evento viene inviato come notifica push (tramite il servizio cloud) oppure SMS.

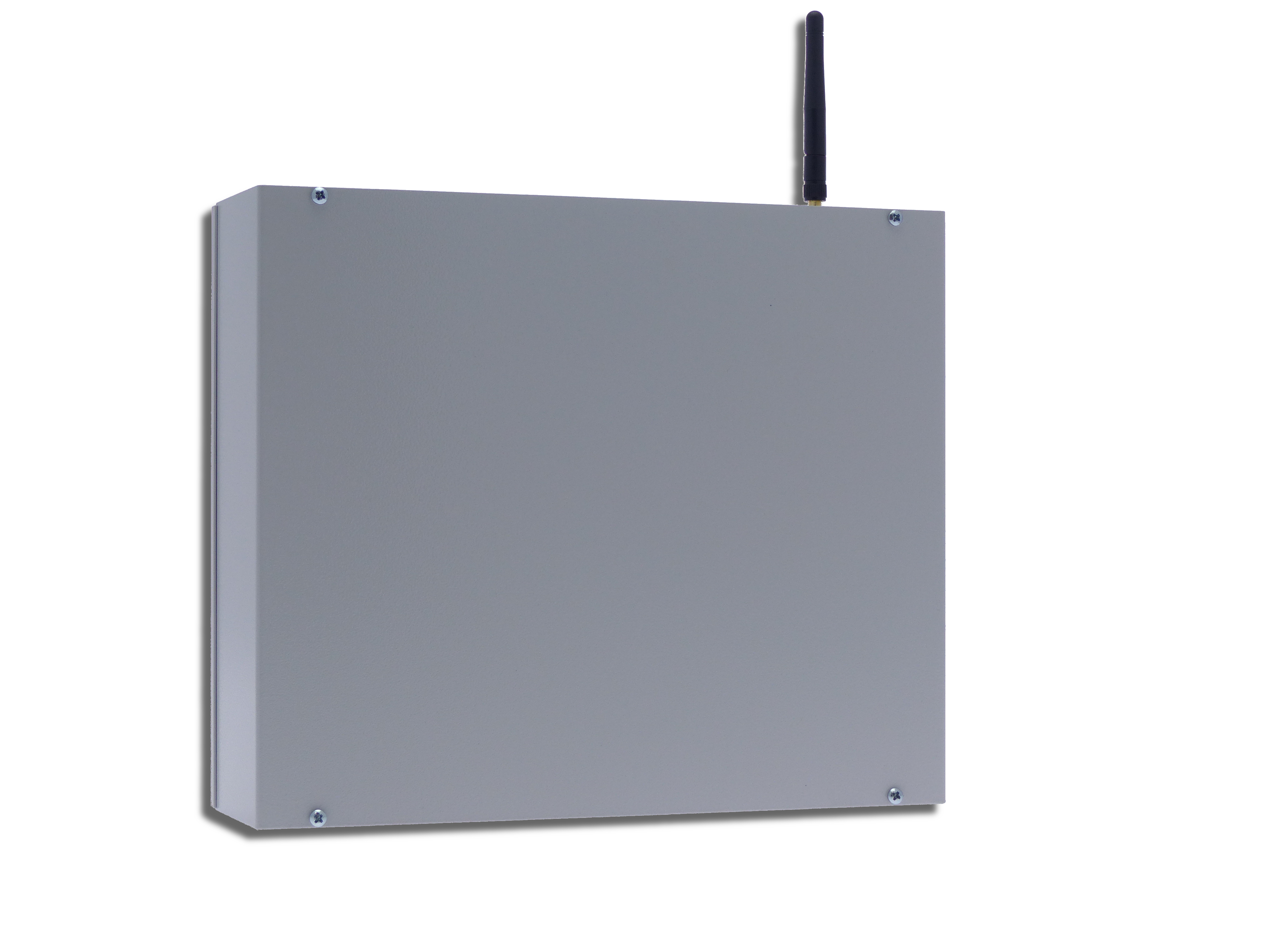

Il contenitore metallico permette l'alloggiamento di una batteria tampone fino a 7Ah che assicura il funzionamento anche in assenza di rete elettrica. La centralina gestisce la batteria in modo intelligente, tenendola sempre sotto carica e controllandone l’efficacia ad intervalli regolari.
| Codice | Descrizione |
|---|---|
| CN02001 | Centrale VESTA20 |
| CN02002 | Centrale VESTA20G4 |
| KT02001 | Kit centrale VESTA20 + display ARES colore bianco |
| KT02002 | Kit centrale VESTA20 + display ARES colore nero |
| KT02003 | Kit centrale VESTA20G4 + display ARES colore bianco |
| KT02004 | Kit centrale VESTA20G4 + display ARES colore nero |
| VESTA20 | VESTA40 | |
| Numero di linee su centrale | 10 + AS + linea KEY | |
| Numero totale di linee gestibili | 20 + AS + KEY | 40 + AS + KEY |
| Tipologia sensori collegabili | NC, NA, impulsivo, inerziale | NC, NA, impulsivo, inerziale, wireless |
| Collegamenti supportati |
|
|
| Gruppi | 4 | |
| Modalità di funzionamento delle linee |
Istantanea, Ritardata
|
Istantanea, ritardata, 24H, evento silenzioso, chiave
|
| Tempo d'ingresso | 10-300 secondi | |
| Tempo d'uscita | 10-300 secondi | |
| Tempo di allarme (sirena) | 1-7 minuti | |
| Ingressi chiave | 1 monostabile/bistabile per l'attivazione/disattivazione di alcuni gruppi (KEY) | |
| Uscite integrate dedicate |
|
|
| Uscite integrate programmabili |
|
|
| Numero totale di uscite gestibili | 8 | 24 |
| Tipo programmazione uscite | Disattivata, Attivata, Allarme Gruppi, Gruppi attivi, Gruppi non attivi, Gruppi non pronti, Tempo d’ingresso, Allarme linee*, Sbilanciamento linee*, Domotica, Allarme rete elettrica, Allarme batteria, Campanello, Estorsione *VESTA20: 1 linea – VESTA40: 3 linee
|
|
| Dispositivi sul bus |
|
|
| Codici Installatore | 1 | |
| Codici Amministratore | 1 | |
| Codici Utente | 3 | 10 |
| Lunghezza Codici Utente | 4-6 cifre | |
| Numero massimo di chiavi di prossimità |
10
|
30 |
| Eventi di calendario | - |
|
| Orari eventi di calendario | - | Ore e minuti su base settimanale |
| Numero eventi di calendario | 0 | 4 |
| Batteria | Al piombo fino a 7Ah con caricabatteria integrato Controllo automatico ed intelligente di batteria efficiente |
|
| Alimentatore | Ingresso rete: 170-240Vac 50Hz Uscita DC: 14.5Vdc Potenza massima: 50W |
|
| Consume elettrico in DC |
VESTA20/VESTA40: massimo 70mA (nessun carico collegato)
VESTA20G4/VESTA40G4: <140mA (nessun carico collegato, durante chiamata) |
|
| Grado di sicurezza | 2 | |
| Classe ambientale | II | |
| Conformità alle norme | EN50131-1, EN50131-3, EN50131-6, EN50136, EN50130-4, EN62368-1 | |
| Contenitore | Metallico (300mm x 250mm x 80mm) IP42 (EN60529) Con dispositivo antitamper integrato |
|
| COMUNICATORE 4G (VESTA20G4/VESTA40G4/G4PLUG-F) | ||
| Dimensione rubrica | 10 numeri | |
| Funzioni configurabili per ogni numero |
|
|
| SMS sempre abilitati sul primo numero |
|
|
| Gestione SIM prepagate |
|
|
| Data e ora | Aggiornamento automatico tramite protocollo NTP | |
| Dimensioni | 110 x 80 x 30mm (G4PLUG-F) | |
| Consumo elettrico | <100mA (G4PLUG-F) | |
| APOLLO.Cloud/APOLLO.Video: interfaccia di rete (solo VESTA40) | ||
| Connessione | - | Ethernet 100Mbps su connettore RJ45 |
| Configurazione IP | - | Indirizzo IP dinamico (DHCP) oppure statico |
| Network Time Protocol |
-
|
Attivo sul server pool.ntp.org (aggiornamento automatico dell'ora) |
| Numero di telecamere (APOLLO.Video) |
-
|
10 |
| Durata video (APOLLO.Video) | - |
Pre-allarme (configurabile 2-20s) |
| Compatibilità telecamere (APOLLO.Video) | - | Qualsiasi telecamera che trasmette flusso audio/video su protocollo RTSP. Telecamere ONVIF, per il riconoscimento automatico sulla rete. |
| Aggiornamento firmware | - | Da rete |
| Dimensioni | - | 65x50mm (scheda elettronica, senza contenitore) |
| Consumo | - | <50mA (APOLLO.Cloud) <100mA (APOLLO.Video) |
| LOQED CLOUD (con APOLLO.Cloud, APOLLO.Video e/o G4PLUG) | ||
| Connessione |
TLS v1.2 con certificato digitale diverso per ogni scheda APOLLO (data-center in Europa) |
|
| Operazioni via app Loqed Cloud |
Attivazioni/disattivazioni (anche parziali), Gestione uscite, Disabilitazione e abilitazione singole linee, Consultazione registro eventi |
|
| Notifiche push | Disconnessione dal Cloud, Attivazione/disattivazione gruppi, Allarme intrusione (con dettaglio linea allarmata), Allarme sabotaggio, Mancanza e ripristino rete elettrica, Batteria inefficiente, Comunicazione centrale, Evento silenzioso, Jammer 4G, Credito SIM sotto soglia*, Scadenza SIM* * Queste funzionalità dipendono dall’operatore telefonico e dal tipo di SIM. |
|
|
Disconnessione dal Cloud, Attivazione/disattivazione gruppi, Allarme intrusione (con dettaglio linea allarmata), Allarme sabotaggio, Mancanza e ripristino rete elettrica, Batteria inefficiente, Comunicazione centrale, Evento silenzioso, Jammer 4G, Credito SIM sotto soglia*, Scadenza SIM* * Queste funzionalità dipendono dall’operatore telefonico e dal tipo di SIM. |
||
| ARGO: espansore ingressi/uscite cablati | ||
| Linee di ingresso | 5 + linea AS | |
| Uscite | 2 open-collector (a negativo), max 100mA | |
| Antisabotaggio | Microswitch contro l'apertura del contenitore*, escludibile con ponticello * Contenitore opzionale |
|
| Consumo elettrico | <70mA | |
| Dimensioni | 65x50mm (solo scheda elettronica, senza contenitore) | |
| ARGOW: espansore wireless (solo VESTA40) | ||
| Frequenza di funzionamento | - | 868MHz |
| Antisabotaggio | - | Microswitch contro l'apertura del contenitore*, escludibile con ponticello * Contenitore opzionale |
| Antijammer | - | Incluso |
| Funzionalità sensori wireless |
-
|
|
| Consumo elettrico | - | <70mA |
| Dimensioni | - | 65x50mm (solo scheda elettronica, senza contenitore) |
| ARES: display touchscreen 2.4" | ||
| Operazioni | Tutte le operazioni utente e di programmazione | |
| Accesso utente/installatore | Tramite codice (oppure chiave di prossimità, opzionale) | |
| Audio | Altoparlante integrato per l'emissione di suoni durante l'utilizzo e per la riproduzione di una suoneria campanello | |
| Consumo elettrico | <200mA <50mA (display in standby) |
|
| Risoluzione display | 320x240, 65000 colori | |
| Montaggio e dimensioni | Montaggio ad incasso in scatola tipo 503 oppure a parete con apposita base in ABS (84x124x30mm) | |
| MORFEO: display touchscreen 4.3" (solo VESTA40) | ||
| Operazioni | - | Tutte le operazioni utente e di programmazione |
| Accesso utente/installatore | - | Tramite codice (oppure chiave di prossimità, opzionale) |
| Audio | - | Altoparlante integrato per l'emissione di suoni durante l'utilizzo e per la riproduzione di una suoneria campanello |
| Scheda di memoria | - | Presente un slot per scheda di memoria per la visualizzazione di immagini personalizzate a display non attivo. |
| Ingresso | - | Compatibile con connessioni di tipo NC |
| Uscita | - | Di tipo OC (open-collector, a negativo) Corrente max 100mA |
| Consumo elettrico | - | <200mA <50mA (display spento) |
| Risoluzione display | - | 480x272, full-color |
| Montaggio e dimensioni | - | A parete su dima di foratura compatibile con le scatole ad incasso tipo 503 (125x85x23mm) |
| Grado di protezione | - | 2 |
| CRONOKEY4: lettore di chiavi di prossimità | ||
| Visualizzazione |
Stato dei gruppi (attivazione e pronti all'attivazione)
Modalità privacy Il lettore è dotato di 4 spie luminose e di 1 cicalino |
|
| Operazioni |
|
|
| Ingresso | Compatibile con connessioni di tipo NC | |
| Uscita | Di tipo OC (open-collector, a negativo) Corrente max 100mA |
|
| Distanza minima lettura chiave | 1cm | |
| Consumo elettrico | <50mA | |
| Contenitore | Plastico traslucido con aggancio universale RJ45 (tipo Keystone) | |
| LIGEA.Bus: sirena autoalimentata (solo VESTA40) | ||
| Dispositivi luminosi | - |
1 LED bianco ad alta luminosità centrale |
| Dispositivi acustico | - | Tromba 105,8dB (LIGEA.Bus-L) o da 108,0dB (LIGEA.Bus-H) |
| Tipo di suoni | - | Sirena 1, Sirena 2, Voce, Voce x3 poi Sirena 1, Voce x3 poi Sirena 2 Sirena 1: sweep in frequenza 1500-2000Hz Sirena 2: sweep in frequenza 2000-2500Hz |
| Batteria | - | Alloggiamento per batteria al piombo 2,2Ah |
| Gestione batteria | - |
Carica, tampone, test di efficienza
L’anomalia di batteria è mostrata sui display e inviata tramite notifiche
|
| Protezioni | - | Dispositivo tamper antiapertura Dispositivo tamper antistrappo Dispositivo antischiuma con doppia barriera infrarossi di tipo AND Tutte escludibili in programmazione |
| Collegamenti | - | Bus a 4 fili compatibile con i sistemi VESTA Morsetto “a negativo” per inibire in modo hardware il suono |
| Contenitore | - | Carter interno metallico Contenitore esterno: plastico ABS 180 x 285 x 80 mm |
| VESTA.Power: stazione di alimentazione (solo VESTA40) | ||
| Batteria | - | Al piombo fino a 7Ah Caricabatteria integrato |
| Gestione batteria | - | Carica, tampone, test di efficienza L’anomalia di batteria è mostrata sui display e inviata con notifiche |
| Alimentatore | - | Ingresso rete: 170–240Vac 50Hz Uscita DC: 14.5V Potenza massima: 50W L’anomalia dell’alimentazione (come un black-out) è mostrata sui display e inviata tramite notifiche |
| Collegamenti | - | Bus a 4 fili in ingresso (per collegamento alla centrale) Bus a 4 fili in uscita (per collegamento ad ulteriori dispositivi su bus) Linea AS di antisabotaggio bilanciata 6,8kΩ Uscite per sirene standalone (+SAP, +SIR, OC-) protette da fusibile Uscite di alimentazione per sensori e dispositivi aggiuntivi, protette da fusibile |
| Innesto plug | - | Predisposizione per moduli ad innesto come G4PLUG. |
| Consumo elettrico in DC | - | <15mA |
| Contenitore | - | Metallico (300mm x 250mm x 80mm) Protetto da dispositivo tamper antiapertura |
