Diana3
Una centrale piccola ma potente

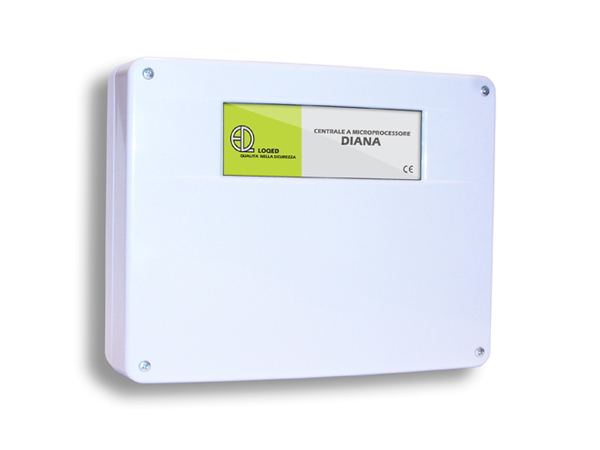

Il sistema di sicurezza DIANA3 si compone di una Unità Centrale, che gestisce fino a 3 linee/sensori, e dai dispositivi di comando CRONO (lettore di chiavi di prossimità) e TICHE (tastierino numerico) collegati su un bus a 4 fili.

Due linee possono essere configurate come ritardate, sia all'attivazione (tempo d'uscita), sia alla disattivazione (tempo d'ingresso). Ad ogni linea è possibile collegare un sensore di tipo NC oppure un generatore di impulsi quali un cordino per tapparella o un sensore inerziale.

L'Unità Centrale è dotata di 1 ingresso KEY (per l'attivazione/disattivazione tramite un dispositivo esterno, come un telecomando) e 1 uscita a relè di allarme (per il collegamento di una sirena interna, una sirena auto-alimentata e un combinatore generico). Tramite il combinatore ERMES collegato sul bus, è possibile controllare completamente da remoto il sistema DIANA3, anche tramite una app per smartphone Android (per esempio, è possibile conoscere qual è la linea che è andata in allarme ed, eventualmente, disabilitarla).

Il contenitore plastico permette l'alloggiamento di una batteria al piombo fino a 7Ah.




DIANA3 DIANA5 DIANA30
Linea dedicata 24H 1 (collegamento bilanciato)
Numero linee sensori a bordo 3 5 10
Numero massimo linee sensori (comprese espansori) 3 5 30
Collegamento linee sensori NC NC/NA NC/Bilanciato
Compatibilità sensori impulsivi SI
Numero linee configurabili come ritardate 2 Tutte Tutte
Gruppi di linee (ai fini della parzializzazione) - 3 3
Tempo d'ingresso 10-100 secondi
Tempo d'uscita 10-100 secondi
Tempo di allarme (attivazione sirene) 1 - 7 minuti
Ingresso dedicato KEY (commutazione dello stato) SI
Uscita SAP per sirena auto-alimentata (mancanza di positivo) SI (contatto relè)
Uscita SIR per sirena generica (presenza di positivo) SI (contatto relè)
Uscita relè (C, NC, NA) di allarme SI
Uscita a negativo per inibire sirena interna su parzializzazione SI Programmabile
Uscita positiva INIB presente quando il sistema è disattivato (per bloccare un comunicatore telefonico generico alla disattivazione) SI
Uscita guasto SI Programmabile
Uscite programmabili a relè a bordo 0 1 1
Uscite open-collector programmabili a bordo 0 1 2
Numero massimo uscite programmabili (comprese espansori) 0 2 11
Tipo programmazione per le uscite programmabili -
  • Stato
  • Allarme
  • Allarme totale
  • Domotica impulsivo
  • Domotica bistabile
  • Attivazione totale
  • Disattivazione
  • Tempo d'ingresso
  • Guasto rete elettrica
  • Campanello
  • Rapina
  • Codici errati
Numero dispositivi collegabili sul bus 8 8 10
Compatibilità CRONO (lettore di chiavi di prossimità) SI
Compatibilità TICHE (tastierino LED) SI
Compatibilità ARES (display touchscreen) NO SI
Compatibilità ERMES (combinatore su bus) SI
Compatibilità ARGO (concentratore) NO NO SI
Numero di chiavi di prossimità 50
Lunghezza codici 5 4-6
Codice Installatore SI
Codice Amministratore SI
Codici Utenti 0 3
Codice Rapina SI
Alimentatore di serie 1.0A 1.0A 2.0A
Consumo di potenza da rete elettrica 15W 15W 30W
Consumo elettrico in DC (senza alcun carico collegato) 120mA 200mA 100mA
Contenitore (dimensioni in mm) Plastico
275x220x80
Plastico
275x220x80
Metallico
298x247x80
