Diana5
Una centrale evoluta con 5 linee cablate


Il sistema di sicurezza DIANA5 si compone di una Unità Centrale, che gestisce fino a 5 linee/sensori oltre la linea 24H, dai dispositivi di comando CRONO (lettore di chiavi di prossimità), TICHE (tastierino numerico) e ARES (display touch-screen) e dal comunicatore GSM ERMES.

Ogni linea può essere configurata come ritardata, sia all'attivazione (tempo d'uscita), sia alla disattivazione (tempo d'ingresso). Ad ogni linea è possibile collegare un sensore NC, NA oppure un generatore di impulsi quali un cordino per tapparella o un sensore inerziale. La sensibilità delle linee agli impulsi è regolabile. Inoltre, ogni linea può essere usata come campanello.

Tutte le operazioni di attivazione e disattivazione possono essere effettuate localmente tramite i dispositivi di comando CRONO, TICHE ed ARES. Con il comunicatore GSM, è possibile effettuare tali operazioni anche da remoto, tramite il proprio telefono cellulare.

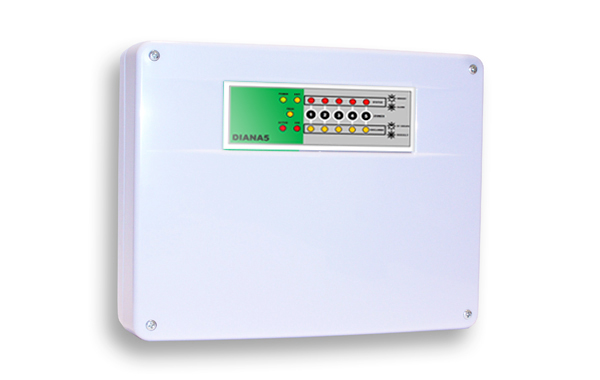

Il contenitore in plastica permette l'alloggiamento di una batteria al piombo fino a 7Ah. La centrale gestisce la sua ricarica e viene alimentata automaticamente dalla batteria in assenza di rete elettrica. Tramite il contenitore l'utente ha la possibilità di visualizzare lo stato e disattivare le 5 linee della centrale.

L'Unità Centrale permette un collegamento diretto di sirene generiche o auto-alimentate che vengono attivate in presenza di allarme. Tramite ERMES, l'utente può ricevere l'informazione di allarme con i dettagli dell'evento (per esempio, la linea che ha generato l'allarme) direttamente sul proprio cellulare (anche su una app dedicata per sistemi Android). L'ingresso KEY può essere usato per attivare e disattivare il sistema tramite un dispositivo esterno, come un ricevitore radio per l'utilizzo di un telecomando. Utilizzando un apposito codice sul display ARES o sulla tastiera TICHE, è possibile disattivare il sistema generando un allarme silenzioso rapina che attiva un comunicatore telefonico senza attivare le segnalazioni sonore.

L'Unità Centrale è dotata di 2 uscite programmabili. Queste permettono la gestione di carichi generici (a titolo di esempio, illuminazione, impianti termici, impianti di irrigazione) e di piccoli automatismi (come la chiusura automatica di una serranda all'attivazione totale del sistema).




DIANA3 DIANA5 DIANA30
Linea dedicata 24H 1 (collegamento bilanciato)
Numero linee sensori a bordo 3 5 10
Numero massimo linee sensori (comprese espansori) 3 5 30
Collegamento linee sensori NC NC/NA NC/Bilanciato
Compatibilità sensori impulsivi SI
Numero linee configurabili come ritardate 2 Tutte Tutte
Gruppi di linee (ai fini della parzializzazione) - 3 3
Tempo d'ingresso 10-100 secondi
Tempo d'uscita 10-100 secondi
Tempo di allarme (attivazione sirene) 1 - 7 minuti
Ingresso dedicato KEY (commutazione dello stato) SI
Uscita SAP per sirena auto-alimentata (mancanza di positivo) SI (contatto relè)
Uscita SIR per sirena generica (presenza di positivo) SI (contatto relè)
Uscita relè (C, NC, NA) di allarme SI
Uscita a negativo per inibire sirena interna su parzializzazione SI Programmabile
Uscita positiva INIB presente quando il sistema è disattivato (per bloccare un comunicatore telefonico generico alla disattivazione) SI
Uscita guasto SI Programmabile
Uscite programmabili a relè a bordo 0 1 1
Uscite open-collector programmabili a bordo 0 1 2
Numero massimo uscite programmabili (comprese espansori) 0 2 11
Tipo programmazione per le uscite programmabili -
  • Stato
  • Allarme
  • Allarme totale
  • Domotica impulsivo
  • Domotica bistabile
  • Attivazione totale
  • Disattivazione
  • Tempo d'ingresso
  • Guasto rete elettrica
  • Campanello
  • Rapina
  • Codici errati
Numero dispositivi collegabili sul bus 8 8 10
Compatibilità CRONO (lettore di chiavi di prossimità) SI
Compatibilità TICHE (tastierino LED) SI
Compatibilità ARES (display touchscreen) NO SI
Compatibilità ERMES (combinatore su bus) SI
Compatibilità ARGO (concentratore) NO NO SI
Numero di chiavi di prossimità 50
Lunghezza codici 5 4-6
Codice Installatore SI
Codice Amministratore SI
Codici Utenti 0 3
Codice Rapina SI
Alimentatore di serie 1.0A 1.0A 2.0A
Consumo di potenza da rete elettrica 15W 15W 30W
Consumo elettrico in DC (senza alcun carico collegato) 120mA 200mA 100mA
Contenitore (dimensioni in mm) Plastico
275x220x80
Plastico
275x220x80
Metallico
298x247x80
