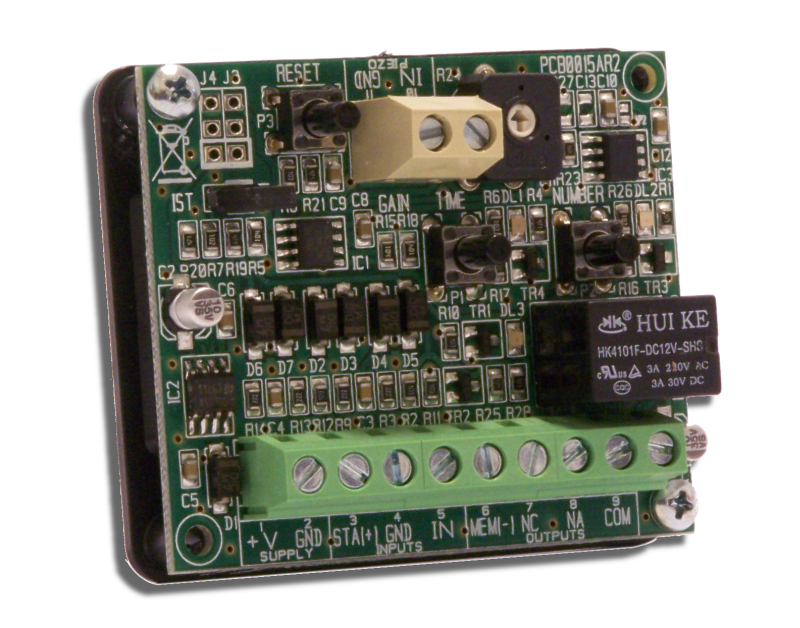

DIANATOP è una interfaccia elettronica che può essere usata in varie situazioni. Essa è dotata di un ingresso per sensori piezoelettrici, un ingresso per sensori generici oppure impulsivi (cordini per tapparella o inerziali), un ingresso di abilitazione, una uscita a relè per allarme ed una uscita di memoria. DIANATOP è distribuita in due versioni che differiscono soltanto nella versione del firmware.
Nella versione sensore, l'interfaccia analizza continuamente l'ingresso piezo e l'ingresso sensore. In presenza di violazione, l'uscita di allarme a relè commuta per qualche secondo. L'ingresso di stato permette di attivare/resettare la memoria di allarme. Esistono due tipiche applicazioni per questa versione: interfaccia per sensori piezo/impulsivi per centrali di allarme che non sono nativamente compatibili con tali sensori; interfaccia conta-aperture che segnala la violazione alla centrale solo dopo un certo numero di violazioni di un sensore.
In fase di installazione è possibile scegliere il numero di impulsi/aperture e la finestra di conteggio.
Nella versione centrale, l'interfaccia è una vera e propria centralina di allarme ad una linea. L'attivazione e disattivazione avviene togliendo o dando un segnale positivo all'ingresso di abilitazione. Un sensore generico o impulsivo può essere collegato all'ingresso sensore dell'interfaccia. In fase di installazione è possibile scegliere la durata dell'allarme (commutazione del relè) e la sensibilità degli impulsi nel caso di sensore impulsivo (la finestra di conteggio è fissa).
|
VERSIONE SENSORE |
VERSIONE CENTRALE |
Ingressi |
Abilitazione/reset funzione memoria di allarme
Sensore standard o impulsivo (collegamento bilanciato)
Sensore piezoelettrico |
Abilitazione/reset funzione memoria di allarme
Sensore standard o impulsivo (collegamento bilanciato)
Sensore piezoelettrico |
Uscite |
Allarme/violazione (a relè, NC-COM-NA, max assorbimento 1A)
Memoria (open-collector) |
Allarme/violazione (a relè, NC-COM-NA, max assorbimento 1A)
Memoria (open-collector) |
Alimentazione |
Ingresso DC: 9-15V (12V nominale) |
Ingresso DC: 9-15V (12V nominale) |
Consumo elettrico |
30mA |
30mA |
Numero impulsi |
1-10 |
1-10 |
Durata conteggio |
10-120s, a passi di 10s |
20s |
Tempo commutazione relè |
3s |
8s, 2-7' a passi di 1' |
