Diana30G
Semplice, innovativa, affidabile: unità centrale senza compromessi

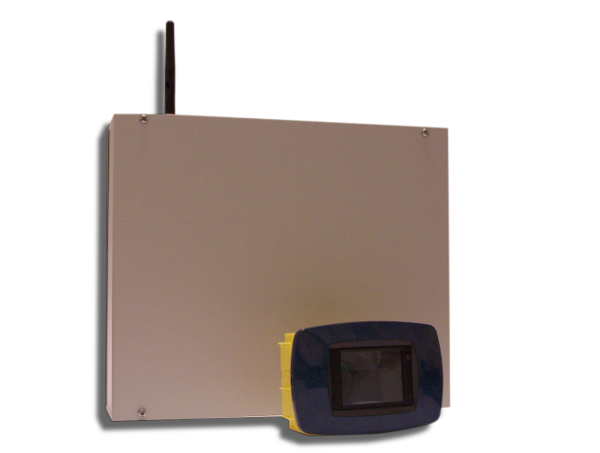

DIANA30G è un sistema di allarme antintrusione che gestisce fino a 30 linee/sensori indipendenti, sia cablate che wireless. È caratterizzato da una grande semplicità di utilizzo e configurazione, grazie alla moderna interfaccia a display touch, e da una elevata affidabilità. Insieme al suo basso costo, lo rendono ideale per installazioni piccole e medie, potendo soddisfare anche esigenze avanzate.
Il cuore di DIANA30G è la sua centralina elettronica che supervisiona tutte le linee e i comandi dell'utente. Essa permette di gestire in modo nativo 10 linee cablate indipendenti (oltre una linea sabotaggio dedicata). Tramite gli espansori ARGO e ARGOW è possibile estendere fino a 30 il numero di linee/sensori, in tecnologia cablata o wireless. Ogni linea può essere configurata come ritardata, sia all'attivazione (tempo d'uscita), sia alla disattivazione (tempo d'ingresso). Inoltre, tutte le linee possono essere usate come campanello.
L'utente può interagire in locale con il sistema DIANA30G, principalmente per l'attivazione e disattivazione, tramite i dispositivi di comando CRONO (lettore di chiavi di prossimità), TICHE (tastierino numerico) e ARES (display touch-screen). Quest'ultimo permette il controllo completo del sistema e permette all'installatore di configurare tutti i parametri di funzionamento. La presenza di 3 uscite programmabili native sulla centralina (espandibili fino a 11) permette la gestione di carichi generici e di piccoli automatismi (come la chiusura automatica di una serranda all'attivazione totale del sistema).
DIANA30G integra nell'Unità Centrale un comunicatore GSM che contatta automaticamente fino a 10 numeri di telefono in presenza di allarmi. Oltre ad indicare il tipo di allarme avvenuto, vengono indicate anche le linee che hanno generato l'allarme. La comunicazione telefonica può avvenire sia in modalità vocale, sia con l'invio di un SMS. In entrambi i casi, il messaggio può essere personalizzato.
Il comunicatore GSM può inviare anche messaggi tecnici, quali la mancanza o il ripristino della rete elettrica e l'attivazione/disattivazione del sistema (si vedano le caratteristiche tecniche per un elenco completo).
Le principali operazioni di controllo del sistema possono essere fatte anche da remoto con una telefonata vocale, con l'invio di un SMS oppure utilizzando l'app per Android. In tutti i casi, queste operazioni sono protette da un codice di 5 cifre. Predisponendo un opportuno microfono, è possibile effettuare l'ascolto ambientale da remoto mediante una semplice telefonata.
Il sistema è dotato di 4 ingressi dedicati che possono generare, in caso di eventi, una telefonata vocale o un SMS, con messaggio personalizzabile. È dotato anche di 3 uscite generiche (di cui una a relè) controllabili da remoto tramite telefono, SMS, app o squillo a costo zero.
DIANA30G integra funzionalità avanzate per la gestione di SIM prepagate, come una soglia minima del credito residuo e l’aggiornamento automatico della data di scadenza.
Il contenitore metallico permette l'alloggiamento di una batteria tampone fino a 7Ah che assicura il funzionamento di tutto il sistema per alcune ore, anche in assenza di rete elettrica.

 CENTRALINA
Numero di linee 10 + linea sabotaggio (24H)
Numero totale di linee gestibili 30 (solo su versioni espandibili)
Tipologia sensori collegabili NC, NA (collegamento bilanciato), impulsivo NC, impulsivo NA (collegamento bilanciato), inerziale
Tipologia linea 24H Bilanciata contro l'apertura del contenitore e la manomissione o malfunzionamento dei dispositivi sul bus
Gruppi 3
Modalità linee Istantanee o ritardate
Tempo d'ingresso 10-100 secondi
Tempo d'uscita 10-100 secondi
Tempo di allarme
(attivazione sirene)
1 - 7 minuti
Ingresso ausiliari
  • 1 impulsivo per l'inserimento e il disinserimento del sistema (KEY)
Uscite
  • 1 uscita positiva SAP per il collegamento ad una sirena auto-alimentata
  • 1 uscita positiva SIR per il collegamento ad una sirena interna
  • 1 relè con contatti liberi C, NA e NC attivato durante un allarme
  • 1 uscita positiva presente quando il sistema è disattivato (per inibire un comunicatore esterno)
  • 1 uscita open-collector attiva quando il sistema è in allarme e l'attivazione è totale (per il collegamento ad una sirena per interni)
  • 1 uscita open-collector attiva in presenza di problemi sull'alimentazione
Uscite programmabili
  • 1 relè con contatti liberi C, NA e NC
  • 2 uscite open-collector
Numero totale di uscite gestibili 11 (solo su versioni espandibili)
Tipo programmazione
(per ogni uscita)
  • Stato
  • Allarme
  • Allarme totale
  • Domotica impulsivo
  • Domotica bistabile
  • Attivazione totale
  • Disattivazione
  • Tempo d'ingresso
  • Guasto rete elettrica
  • Campanello
  • Rapina
  • Codici errati
Dispositivi sul bus
  • Display ARES (massimo 7)
  • Tastierini TICHE (massimo 8)
  • Lettori di prossimità CRONO/CRONOKEY (massimo 8)
  • Espansori ARGO/ARGOW (massimo 4)
Il numero massimo dei dispositivi sul bus è 10
Numero massimo di chiavi di prossimità 50
Ad ogni chiave è possibile associare uno o più gruppi. I gruppi non associati, non potranno essere né attivati, né disattivati da quella chiave.
Lunghezza codici Programmabile da 4 a 6 cifre
Numero codici
  • 1 Installatore
  • 1 Utente principale
  • 3 Utenti
  • 1 Rapina
Ad ogni codice utente è possibile associare uno o più gruppi. I gruppi non associati, non potranno essere né attivati, né disattivati con quel codice.
COMUNICATORE GSM
Numero ingressi generici 4, configurabili in modo indipendente come positivo a dare/mancare, negativo a dare/mancare, tipo allarme, tipo domotico
Tipo segnale ingresso blocco Positivo a dare/mancare, negativo a dare/mancare
Uscite generiche
  • 1 a relè
  • 2 open-collector (negativo), configurabili in modo indipendente come mono-stabili (impulso 1-9 secondi) o bi-stabili
Uscita "di guasto" Open-collector, attiva quando è pregiudicata la corretta comunicazione GSM
Dimensione rubrica 10 numeri
Funzioni configurabili
(per ogni numero in rubrica)
  • Abilitazione chiamata vocale per allarmi delle linee
  • Abilitazione SMS per allarmi delle linee
  • Abilitazione SMS tecnici
  • Abilitazione chiamate vocali per eventi sugli ingressi
  • Abilitazione "uscite clip"
  • Abilitazione gestione da remoto
Dimensione rubrica secondaria 1000 numeri
Funzionalità rubrica secondaria Commutazione uscita 1 (relè) tramite squillo (costo zero)
Gestione rubrica secondaria Tramite SMS
Allarmi
  • Sabotaggio
  • Linee aperte (con indicazioni dei nomi delle linee in allarme)
  • Rapina
Messaggi tecnici
  • Attivazione/disattivazione sistema
  • Mancanza rete elettrica (comunicazione immediata)
  • Mancanza rete elettrica (comunicazione ritardata 30')
  • 3 tentativi di accesso tramite un codice errato
Eventi degli ingressi dedicati
  • Singolo evento (ingresso "tipo allarme")
  • Entrambi gli eventi (ingressi "tipo domotico")
Eventi vari
(solo primo numero in rubrica)
  • Attacco jammer al ripristino del collegamento GSM (se abilitato)
  • SIM in scadenza
  • Credito residuo sotto soglia (se abilitato)
  • Credito attuale (su richiesta)
  • Messaggio periodico (se abilitato)

Gestione da remoto
del sistema di allarme

  • Stato (attivato/disattivato)
  • Stato linee (aperta, esclusa, memoria di allarme)
  • Disattivazione
  • Attivazione (totale e parziale)
  • Inclusione/esclusione singole linee
  • Ascolto ambientale (con microfono collegato)
Gestione da remoto
ingressi/uscite dedicate
  • Commutazione uscite (mono o bi-stabili)
  • Stato degli ingressi
Gestione SIM prepagate
  • Invio di un SMS al primo numero in rubrica alla data di scadenza (la data di scadenza viene automaticamente aggiornata ad ogni ricarica)
  • Rilevazione automaticamente del credito residuo per i maggiori operatori italiani (TIM, Vodafone, Wind).
  • Invio di un SMS al primo numero in rubrica quando il credito scende sotto una soglia impostabile.
Funzionalità app
(per smartphone Android)
  • Comunicazione tramite SMS (non è necessario utilizzare una SIM dati)
  • Gestione di più sistemi DIANA/ERMES dalla stessa app
  • Visualizzazione grafica intuitiva dello stato del sistema DIANA e degli ingressi e uscite del comunicatore
  • Invio comandi (attivazione, disattivazione, commutazione uscita, esclusione/inclusione linea)
Codice di accesso remoto 5 cifre
Data e ora Aggiornamento automatico
Messaggi personalizzabili
(tramite SMS o app)
  • Messaggi sul singolo o su entrambi gli eventi di ogni ingresso
  • Nomi di ogni linea della centrale
  • Nomi di ogni gruppo gestito dalla centrale
  • Messaggio di allarme da centrale
  • Messaggio di allarme rapina da centrale
VARIE
Batteria Al piombo fino a 7Ah con caricabatteria integrato
Alimentatore Ingresso rete: 170-240Vac 50Hz
Uscita DC: 14.5V
Corrente massima: 2.0A
Consumo di potenza da rete elettrica Massimo 30W (senza carichi collegati)
Consumo elettrico in DC Massimo 450mA (senza carichi collegati, durante una chiamata telefonica)
Contenitore Metallico (298mm x 247mm x 80mm)
